西門子的MagNet軟件是一款強大的電磁場仿真軟件,主要用于設計和分析電磁設備和系統。該軟件使用有限元分析方法,能夠模擬和分析各種電磁現象,包括靜態場、交流場、瞬態場和頻率響應等。MagNet軟件具有直觀的用戶界面和豐富的功能,可以幫助工程師快速建模、仿真和優化電磁設備。它支持多種材料特性和復雜的幾何結構,能夠精確地預測電磁場分布、感應電流和電磁力等參數。
MagNet7.9最新功能
1.鐵磁材料磁滯模型

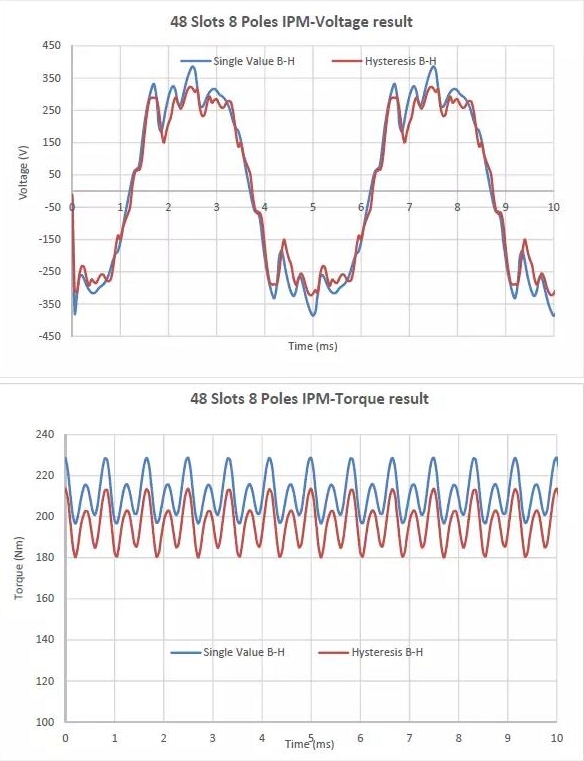

單值B-H曲線是建立電工鋼磁特性的傳統方式。使用單值B-H曲線有助于提高計算速度和收斂魯棒性。然而,其無法描述鐵磁材料的實際情況。另外,此種單值模型的鐵損在后處理階段依靠經驗公式獲得,但是并未考慮鐵損對磁場和全局結果的影響。MagNet 7.9支持建立鐵磁材料磁滯模型,這將從磁場,全局結果及鐵損等方面提供一個更實際和更完善的仿真過程。

MagNet 7.9采用的磁滯建模方式是Jiles-Atheron (JA)模型,且已成為2D瞬態求解器和2D瞬態運動求解器的一部分。作為此變更的一部分,MagNet 7.9的材料庫也進行了更新,其中128種非線性B-H屬性的材料均完成了JA參數的存儲,即這些材料現在可以用于磁滯建模。另外,此版本針對如何更便捷地在材料編輯器中描述B-H磁滯數據問題做了重要工作,最終為用戶提供了三種不同的方式來描述磁滯材料屬性:
1) 使用廠家提供的數據,即單值B-H曲線和損耗曲線
2) 使用磁滯回線的上行段和下行段
3) 直接輸入5個JA參數
磁滯模型的使用會增加軟件計算量,因此新版本軟件允許用戶靈活掌握何時需要將其考慮在內。而且,開發團隊投入了很大精力以確保由于磁滯模型導致的額外計算量增加的合理性。
永磁體退磁
永磁體材料廣泛應用于多種設備尤其是電機。然而,永磁體易受故障運行,過度磁載荷或溫度升高等影響而導致退磁。MagNet 7.9支持永磁體新模型用于考慮退磁的不可逆影響,而且用戶可通過轉矩,反電動勢等結果判斷設備性能是如何被影響的。

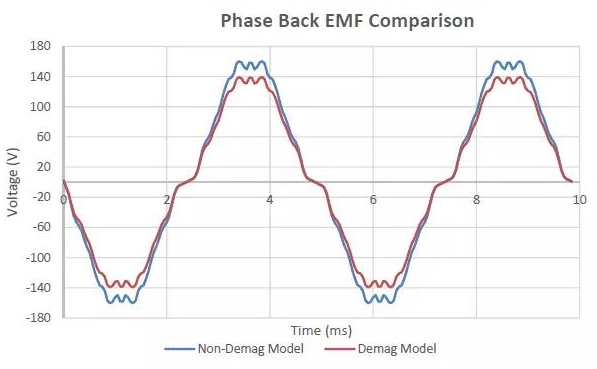

下圖展示了由于電流和溫度升高導致電機反電動勢的不可逆影響。

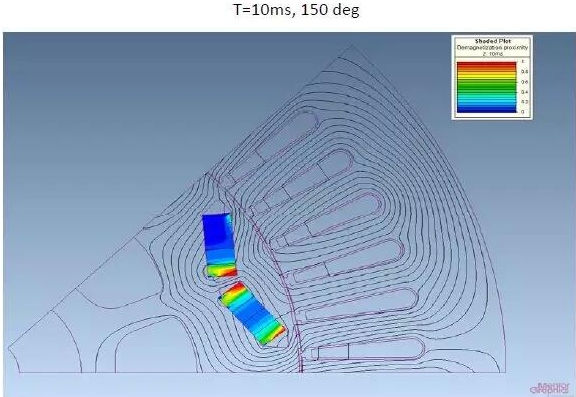

下圖展示了永磁體退磁情況。

MagNet 7.9的退磁模型已成為2D瞬態求解器和2D瞬態運動求解器的一部分。作為此變更的結果,MagNet 7.9的材料庫也進行了更新,且其中93種永磁體材料添加了基于溫度的B-H數據。材料庫添加了NdFeB,ferrite和SmCo等永磁體材料。
而且,更新以后的材料編輯器允許用戶通過以下方式便捷地提供材料屬性信息:
1) 提供非線性B-H曲線,且軟件按照MMPA標準(MMPA0100-00,永磁體材料標準規格)自動識別曲線關鍵點;
2) 提供B-H曲線三個點(0, BR), (HKnee, BKnee) 和(HCoercivity, 0)。
MagNet7.9添加了新的對象“Winding”,允許多個“Coil”通過特定聯接(并聯/串聯)組合形成一個“Winding”,從而簡化了與線圈相關的全局結果的查看;
可以通過Model菜單的模型轉換操作移動Slices(構造面);
MagNet的靜態和瞬態場量結果中新添了“permeance coefficient”場量;
所有程序都被修改為支持萬國碼(Unicode)以便更好地支持部件和文件名稱的非英文字符設置;
程序被修改支持更高分辨率顯示;
Modeling Toolbox中添加了快速傅立葉變換工具;
顯著提高了包含大量線圈的模型文件打開速度;
軟件安裝程序實現了自動安裝dongle驅動程序。
產品特點
1、無縫地向SOLIDWORKS CAD環境添加電磁場模擬
2、電路編輯器,用于控制正在研究的電磁裝置的具體特征,時序和總體特征
3、自動檢測線圈中的電流,便于設置
4、后處理結果時分離和移動組件,以便于了解性能
5、切片并剝離田野結果
圖文來源---Simcenter
